Трубы и отводы с керамической футеровкой

Трубы и отводы с внутренней футеровкой из оксида алюминия и оксида циркония для пневмо- и гидротранспорта абразивных материалов. Расчёт и поставка по Казахстану.

Материал: Керамика
Тип изделия: Трубы и вкладыши
Материал керамики: Оксид алюминия 95 % Al₂O₃, Оксид алюминия 99,5 % Al₂O₃, Композит Al₂O₃ + 10 % ZrO₂, Оксид циркония ZrO₂
Способ крепления: До DN 200 — цилиндрические сегменты «папа-мама», свыше DN 200 — мозаичные панели или конусные пластины

Под заказ Цена по запросу

Документация

Керамическая футеровка

Характеристики

Основные
Материал	Керамика
Тип изделия	Трубы и вкладыши
Для узлов и оборудования	Трубопроводы и отводы
Защищает от	Абразивный износ, Высокая температура
Материал керамики	Оксид алюминия 95 % Al₂O₃, Оксид алюминия 99,5 % Al₂O₃, Композит Al₂O₃ + 10 % ZrO₂, Оксид циркония ZrO₂

Применение и монтаж
Способ крепления	До DN 200 — цилиндрические сегменты «папа-мама», свыше DN 200 — мозаичные панели или конусные пластины
Соединения	Стандартное, фланцевое, переход на металлическую трубу

Описание

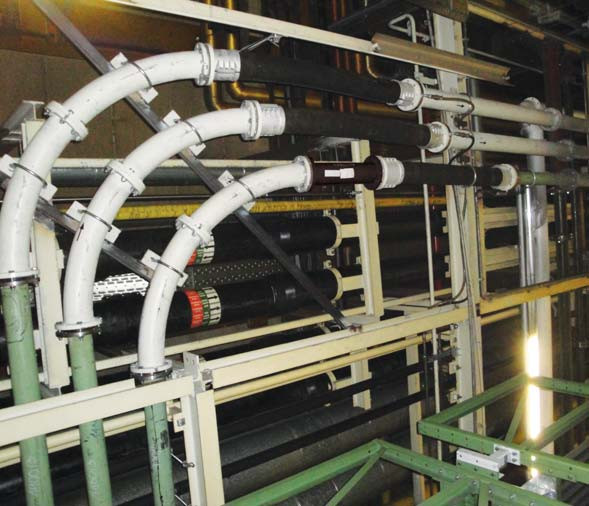

Трубы и колена, по которым идут глинозём, бокситы, агломерационная пыль, известь, уголь и другие абразивные материалы, изнашиваются в первую очередь на отводах. Внутренняя керамическая футеровка принимает износ на себя: стальная труба остаётся несущей оболочкой, а рабочую поверхность образует керамика. Такие трубы и отводы применяют в пневматическом и гидравлическом транспорте.

Как устроена футеровка

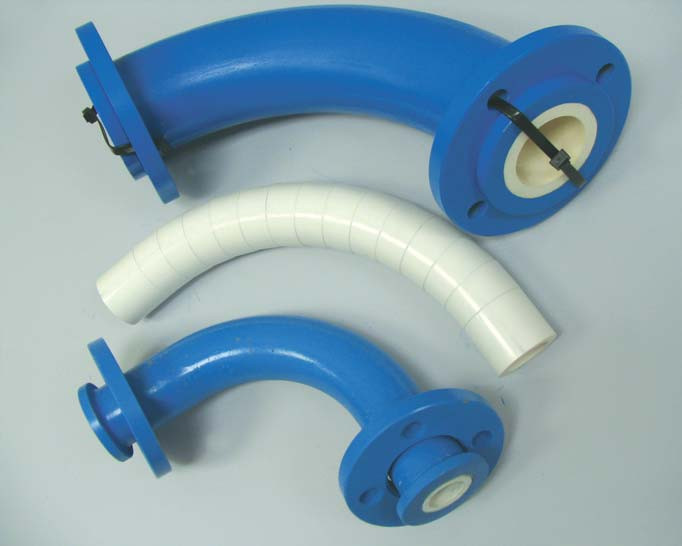

Трубы и отводы с внутренним диаметром керамики до DN 200 мм собираются из цилиндрических сегментов типа «папа-мама». Стыки получаются плотными, футеровка служит долго.

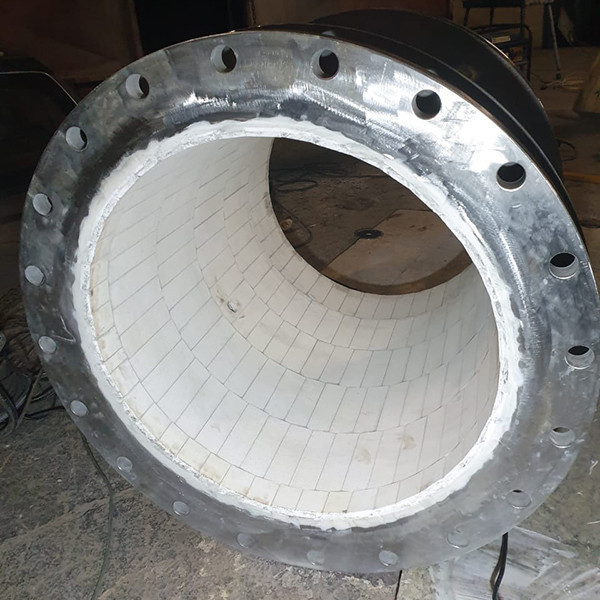

Изделия диаметром свыше DN 200 мм футеруются панелями (мозаикой) или конусными пластинами нужной толщины, подогнанными под диаметр трубы или отвода.
Присоединение к трассе: стандартное, через соединительный фланец или переходом на металлическую трубу.

Материалы

оксид алюминия 95 % Al₂O₃;
оксид алюминия 99,5 % Al₂O₃;
композит Al₂O₃ + 10 % ZrO₂;
оксид циркония ZrO₂.

Контроль износа

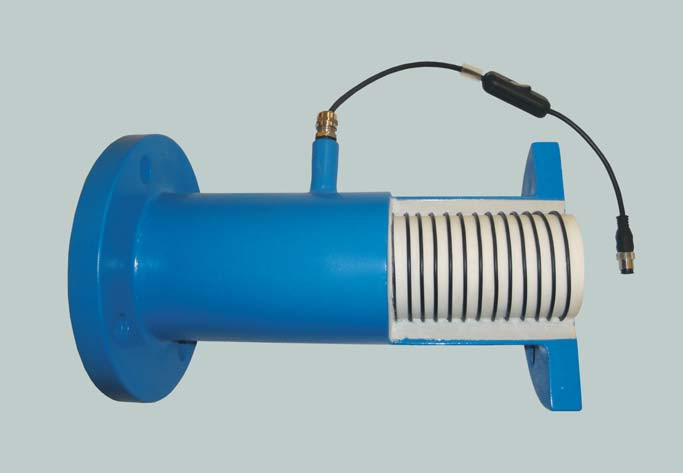

Трубы и колена можно оснастить электронной системой контроля износа керамики. Она показывает, какой элемент изношен и требует замены, когда он был установлен и сколько проработал, и подаёт световой и звуковой сигнал, который виден также на компьютере, планшете или смартфоне. После сигнала защиту ещё держит стальная труба, поэтому замену можно заказать без аварийной остановки производства.

Для расчёта пришлите схему трассы, диаметр, количество и радиус отводов, транспортируемый материал и способ транспортировки.
