Восстановление и футеровка шаровых мельниц

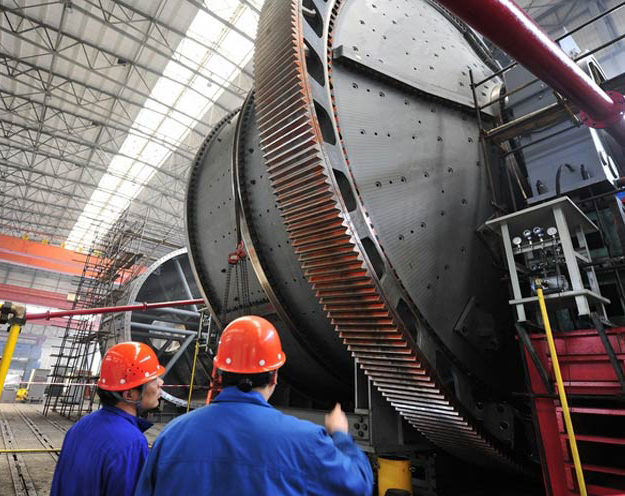

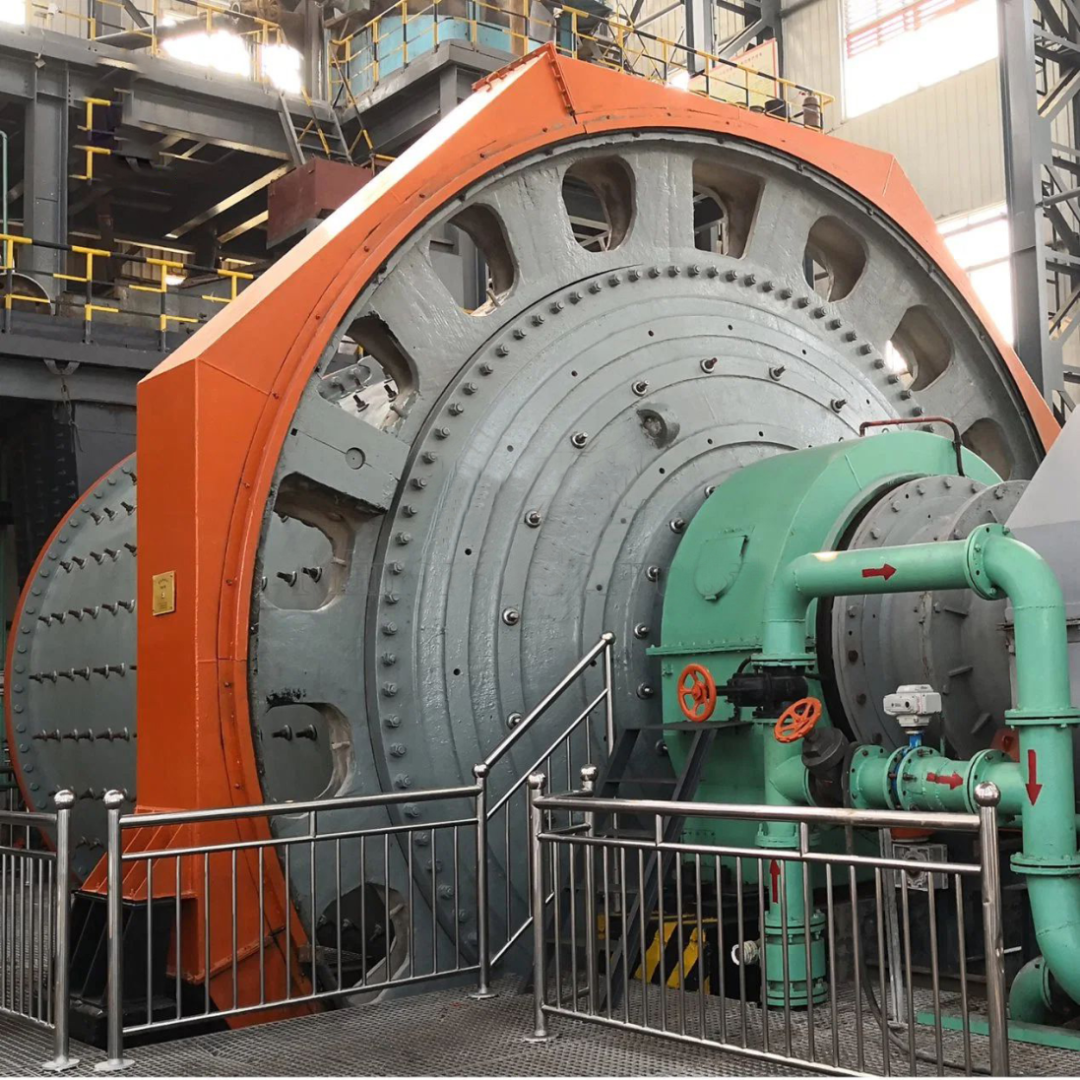

Мельницы типа МШЦ разработаны для измельчения руды до размеров, подходящих для последующего разделения ценных минералов от бесполезной породы. Корпус мельниц, известный как «Барабан», вместе с торцевыми стенками, защищён стандартными броневыми пластинами большой толщины, которые обеспечивают устойчивость к ударным и динамическим нагрузкам.

Вместе с тем, эти броневые пластины не обеспечивают защиту от эрозии, вызванной промыванием, кавитации, коррозии и абразивного износа из-за воздействия мелких частиц. Постоянная эксплуатация создаёт трудности в своевременной проверке и оценке степени износа элементов мельницы, что требует осуществления запланированного профилактического обслуживания и ремонта.

Система усиления прочности корпуса мельницы Weartech Forte (Польша)

Система укрепления была разработана технической группой компании «Weartech» и предназначена для структурного укрепления металлических конструкций. Эта система включает в себя компоненты, обладающие высокой прочностью на разрыв и растяжение. Кроме того, благодаря высокой степени адгезии, система может работать непрерывно с устойчивой конструкцией и предотвращает возможность отслоения компонентов системы укрепления от укрепляемого элемента.

В обновленной проектной прочности системы укрепления «Weartech Forte» используется карбоновое волокно с высокопрочным однонаправленным волокном и прочностью на разрыв не менее 4850 Н/мм2 и может выдерживать нагрузку не менее 230 000 Н/мм2.

В лабораторных условиях испытанные образцы двухслойного Ne10 (см. 3нц) сравнивались с такими же образцами с использованием укрепления карбоновым волокном, имеющими толщину сухого покрытия 0,333 мм и весом 600 г/см3.

Максимальная рассчитанная нагрузка составляет 76 кН. При проведении испытаний с нагрузкой 75 кН не укрепленная балка показала максимальный прогиб — 8.21 мм (стандартная балка — 8.33 мм). При этом, с такой же нагрузкой в 75 кН, укрепленная балка с углеродным волокном показала прогиб - 3,97 мм.

Система укрепления включает в себя следующие компоненты:

  1. Высокоадгезионный пример для поддерживающих систем;
  2. Высокопрочная мастика для защиты карбонового углеволокна в два слоя.
  3. Эпоксидный клей средней вязкости для приклеивания углеволокна для усиления системы Weartech Forte;
  4. Применение углеволокна эпоксидным клеем для повышения прочности и интеграции системы;
  5. Окончательное усиление системы высокопрочной мастикой для защиты волокна.

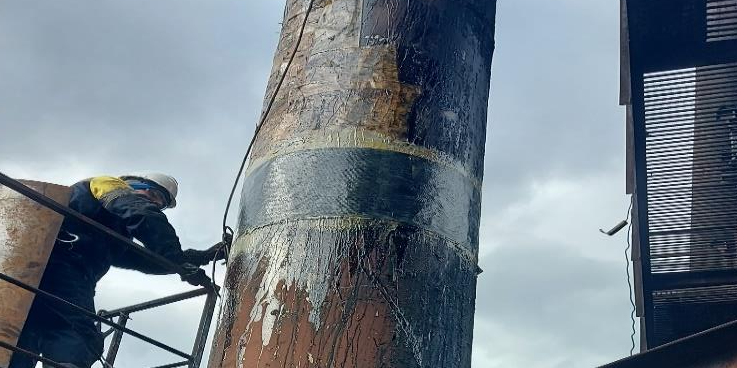

Выполненные проекты по услилению металлоконструкций
  • Проекты по укреплению металлоконструкций включают:
  • Разработка химико-технических производств. Предприятия ОАО «АЖХЗ», ПАО «ГХОКОКС»;
  • Укрепление компонентов газоходов ОК, ОАО LITOK;
  • Укрепление мостовых перекрестков в городах Нижний, Чернушка, Узловой и других;
  • Укрепление и химическая защита металлоконструкций аммиачно-сульфатного производства. Запорожский ХЗ.
  • Другие проекты.

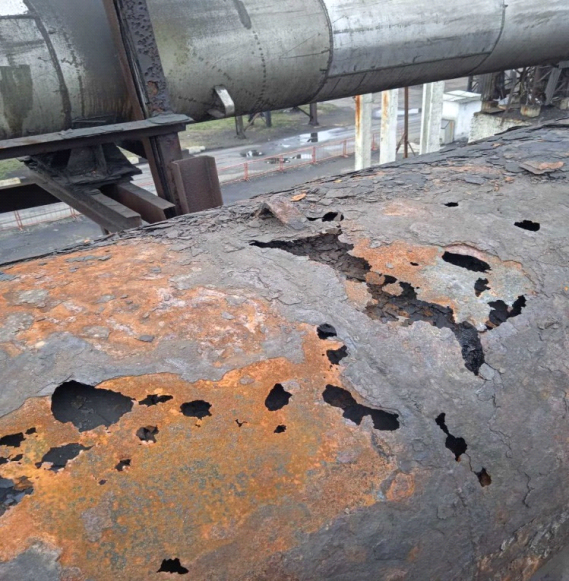

До

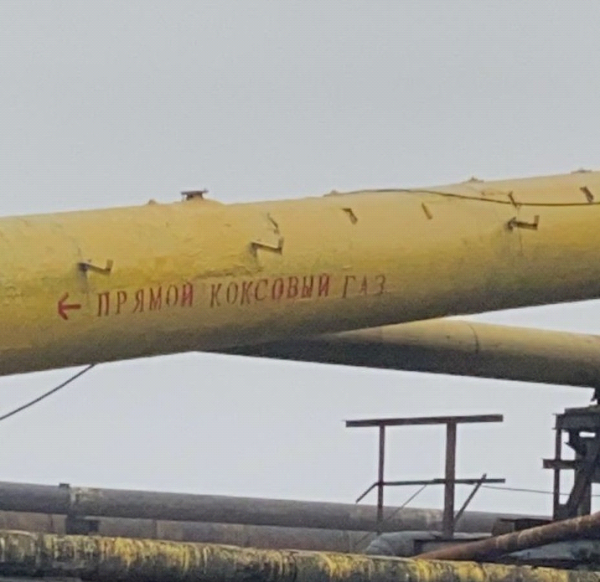

После

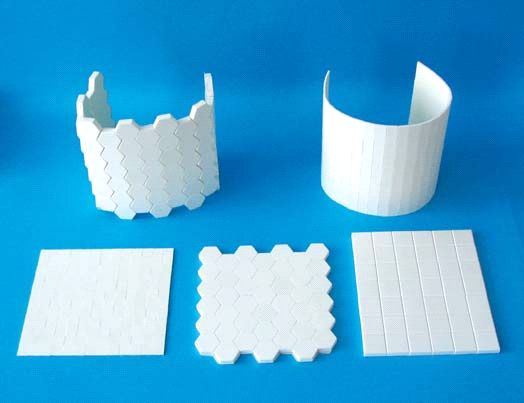

Система футеровки Ultra Ceramik

Система облицовки Ultra Ceramik состоит из плиток на основе оксидов циркония и алюминия, размером 20x20 мм и толщиной 4 мм. Малогабаритные размеры позволяют эффективно распределять динамические и ударные нагрузки по всей поверхности облицовки, тем самым уменьшая риск повреждений системы. Облицовка на базе оксидов циркония обладает превосходной устойчивостью к высоким абразивным нагрузкам, а также коррозионному и химическому воздействию. Крепление плит производится с использованием специальной тиксотропной клеевой смеси с высокой адгезией к полимерам, что обеспечивает монолитность облицовочного покрытия.

Система футеровки Ultra Mix SVS

Облицовка, выполненная из сверхвысокомолекулярного сополимера Ultra Mix SVS, обеспечивает устойчивость к интенсивным ударным и вибрационным нагрузкам за счет пластичности и демпфирующих свойств покрытия. В системе предусмотрена специальная схема крепления, включающая высокоадгезионные клеевые составы для соединения полимеров с металлом, а также армирование и механическое закрепление с использованием металлических элементов, подобных болтам и брони. Многокомпонентное литье позволяет создать 3D-структуры молекул, что делает материал устойчивым к высоким механическим нагрузкам.

Преимущества предложенной системы укрепления и футеровки
  • Возможность проведения ремонтных работ в самые короткие сроки методом без огня. Это позволяет сэкономить затраты и время на простои оборудования.
  • Укрепление и защита корпуса с продлением срока службы в сравнении с обычными ремонтными технологиями. В отличие от стандартной ремонтной техники, предлагаемый метод не только восстанавливает несущую способность, но и способствует увеличению остаточной толщины стенок корпуса, при этом сохраняется высокая устойчивость к повторному износу.
  • Легкость выполнения работ. Все процессы нанесения осуществляются вручную с подробными технологическими инструкциями, что позволяет выполнять работы штатным персоналом без необходимости дополнительного обучения.
