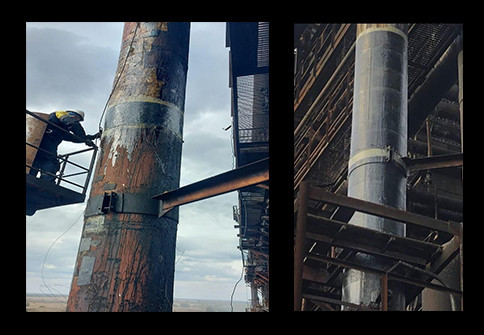

РЕКОНСТРУКЦИЯ И ПОВЫШЕНИЕ ПРОЧНОСТИ КОРПУСОВ БАРАБАННЫХ ШАРОВЫХ МЕЛЬНИЦ, ВЕНТИЛЯЦИОННЫХ КАНАЛОВ, МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ И ПРОЧЕГО ОБОРУДОВАНИЯ ДО УРОВНЯ ПРОЕКТНЫХ НОРМ С ИСПОЛЬЗОВАНИЕМ СИСТЕМ УКРЕПЛЕНИЯ И ОБЛИЦОВКИ ULTRA CERAMIK

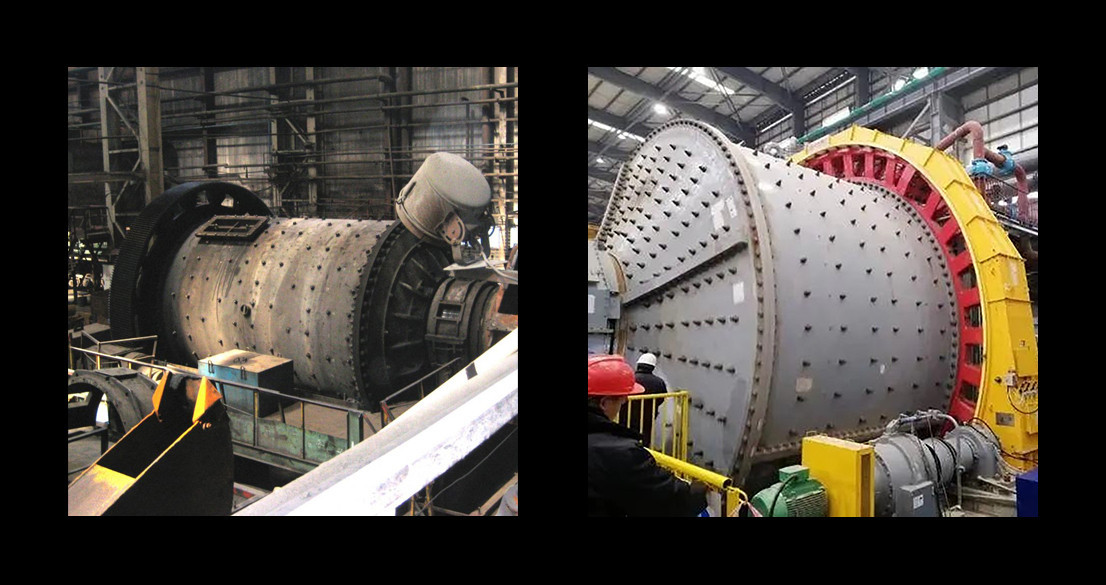

Мельницы типа МШЦ служат для измельчения руды до размеров, подходящих для выделения ценных минералов из общей массы породы. Основную защиту корпусов мельниц, включая основной цилиндр и крайние стены, обеспечивают стандартные защитные элементы, предназначенные для минимизации воздействия ударных и динамических нагрузок. Однако, эти элементы не способны защитить металл корпуса от эрозии, кавитации, коррозии и абразивного износа от мелких частиц. Непрерывный процесс производства затрудняет оперативный осмотр и оценку износа, а также выполнение плановых ремонтных работ.

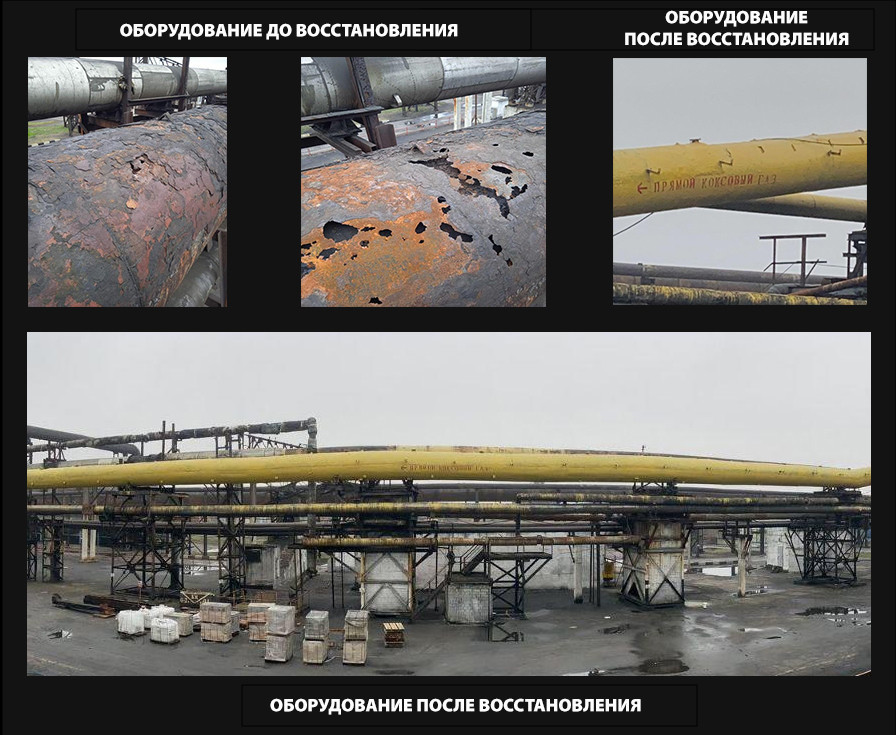

Команда ТОВ Weartech интегрировала систему укрепления и облицовку Ultra Ceramik для восстановления исходной прочности металлических конструкций и защиты их от абразивного, коррозийного и химического повреждения.

Созданная инженерами «Weartech», система предназначена для усиления металлических структур. Она включает высокопрочные композитные материалы с отличной прочностью на разрыв и растяжение, а также обеспечивает высокую адгезию к усиляемым поверхностям, предотвращая отслоение. В системе применяется карбоновое волокно с разрывной прочностью не менее 4850 Н/мм2 и модулем упругости не менее 230 000 Н/мм2.

В лаборатории проводились тесты с балками двутавра №10 (ст. 3пс), сравнивая неусиленные образцы с таковыми, укрепленными карбоновым волокном. Максимальная нагрузка, при которой сохранялась прочность, составила 76 кН. В эксперименте с нагрузкой 75 кН, неусиленная балка продемонстрировала максимальный прогиб в 8.21 мм (при критическом в 8.33 мм), в то время как усиленная карбоновым волокном балка имела прогиб всего 3,97 мм.

Исходя из описанного, применение одного слоя системы укрепления с толщиной до 3 мм способствует увеличению прочности на растяжение на 48-50%. При этом, даже при возрастании механических нагрузок, дефекты в форме деламинации или расслоения не были замечены.

Компоненты системы укрепления включают:

  1. Праймер с высокой степенью адгезии для полимеров;
  2. Двухслойная мастика высокой прочности для обеспечения защиты карбонового волокна;
  3. Эпоксидный клей средней плотности для надежного крепления углеволокна;
  4. Насыщение углеволокна эпоксидной смолой для увеличения прочности и жесткости конструкции;
  5. Завершающее покрытие из мастики высокой прочности для защиты волоконной структуры.

Система футеровки Ultra Ceramik

Облицовочная система Ultra Ceramik состоит из плиток, сделанных из оксидов циркония и алюминия, размером 20x20 мм и толщиной минимум 4 мм. Благодаря их компактному размеру, нагрузки от ударов и динамики равномерно распределяются по поверхности, уменьшая вероятность повреждений.

Плиты, созданные на основе оксидов циркония, выделяются высокой устойчивостью к абразивному износу, а также к коррозии и химическим воздействиям.

Монтаж плит производится с использованием специального тиксотропного клея с высоким уровнем адгезии к полимерам, что обеспечивает целостность и монолитность покрытия.

Преимущества предложенных систем усиления и облицовки включают:

  • Возможность быстрого ремонта методами холодной сварки, позволяющая сократить расходы и время простоя оборудования.
  • Укрепление и защита корпусов, продлевая срок их службы в сравнении с традиционными методами ремонта с использованием наплавки.

Важно отметить, что метод наплавки не восстанавливает несущую способность структуры, а лишь увеличивает толщину стенок, сохраняя риск дальнейшего износа и увеличивая общие расходы на эксплуатацию оборудования.
